產品介紹
       50L行星攪拌機是一種無死點混合攪拌設備，它具有獨特、新穎的攪拌形式，釜內有兩根或3根多層漿葉攪拌器和1～2個自動刮刀，攪拌器在繞釜體軸線公轉的同時，又以不同的轉速繞自身軸線高速自轉，使物料在釜體內作復雜的運動。傳統的行星攪拌機大多由兩個低速攪拌槳組成，也稱雙行星攪拌機。但隨著需求的提高，行星攪拌機也加入了其它攪拌器，如各類型分散槳葉，乳化器等等。增加了多功能應用，拓展了使用范圍。是一種無死點混合攪拌設備，它具有獨特、新穎的攪拌形式，釜內有兩根或3根多層漿葉攪拌器和1～2個自動刮刀，攪拌器在繞釜體軸線公轉的同時，又以不同的轉速繞自身軸線高速自轉，使物料在釜體內作復雜的運動，受到強烈的剪切和搓合其效率通常為普通攪拌機的數倍。
       目前常見的行星攪拌機通常有兩個低速行星攪拌槳（通常為多斜槳葉式，麻花式，框式），一個或兩個高速行星攪拌槳（分散盤）和刮壁槳組成。

---

產品參數
       1、行星攪拌機基本技術參數
       1-1品名和規格型號
       A、行星攪拌機；B、規格型號：CFGB-50L
       1-2 行星攪拌機基本結構
       A、電動鍋體升降式；B、單直接測料溫模式；C、雙攪拌軸
       1-3 桶體（攪拌桶）
       A、設計容積：50L；B、有效容積：40L。
       A、內膽、中層、外層材質均為：SUS304；
       B、內膽壁車削加工后鏡面拋光，保證良好的圓度；
       C、攪拌桶上法蘭平面與上桶體法蘭配合；
       D、桶底帶G1”（DN25）出料球閥1個；
       E、底部裝4個滾輪，提拉手一個。
       純夾套直接冷卻/加熱式
       A、進出水接口為G1/2"，夾套可通冷水（油）或熱水（油）對加工料進行冷卻或加熱。（設計限加熱溫度為240度）
       1-4 上桶體（釜蓋）
       A、材料：SUS304。
       B、一個粉體/液體加料斗，可迅速開關；射燈1只；帶2個小視窗（一個射燈口和一個觀察孔），預留真空壓力表口一個，及其他必要的接管（真空/放空/備用）。
       1-5 混合原理
       雙攪拌漿的低間隙設計，無死角，低速攪拌槳強烈的捏合干涉運動和和上下/左右循環運動，保證物料充分混合。
       1-6-1 公轉/攪拌電機及變頻器、減速機
       A、數量：一臺；B、電機功率：4Kw/4P；C、帶與電機匹配的變頻調速器；D、配套減速機,減速比約I=40.26，使用系數fa=1.55。
       1-6-2a 行星公轉速度
       速度：40 rmp/min ，可調。
       1-6-2b 刮壁刀
       數量：1組；刮壁材質：SUS304和Teflon；與行星公轉速度一致。-------基于設計定
       1-6-3 間隙參考值（非強制性）
       A、攪拌漿與攪拌槳公差：10±2.5 mm；
       B、攪拌漿與底部公差：2～6 mm；
       C、攪拌漿與桶壁公差：5±1.5 mm；
       1-7-1 攪拌軸/攪拌漿速度
       速度：40，可調。
       1-7-2 攪拌漿
       A、材質：SUS304；B、數量：兩個（組）。
       1-7-3 攪拌漿形式選擇
       A、標配：推進槳；
       1-8-1 分散電機
       A、數量：一臺；B、帶與電機匹配的變頻調速器。
       1-8-2 分散轉速（自轉）
       A、速度：1400 rpm，可調；
       1-8-3 分散軸及分散盤
       A、材質：SUS304；
       B、單根，分散軸上安裝兩個分散盤，位置相互錯開，保證分散/攪拌。
       1-9 升降（鍋體）
       A、 電動升降：配直線導軌，定位裝置；定位安全可靠。
       1-10 真空系統
       A、攪拌分散過程可在真空狀態下進行；真空度：≤-0.098Mpa。
       B、真空泵
       C、動密封：采用機械密封；D-2、靜密封：采用O形密封圈。
       D、密封材質：動密封為PTFE與氟橡膠組合；靜密封為氟橡膠。
       E、保壓12小時，和漿或保壓狀態下不向和漿桶內滲漏油。
       1-11 定位系統
       A、帶定位調節裝置和鎖緊裝置，可準確定位攪拌桶和上桶體，并防止旋轉。
       B、上桶體下法蘭的定位止口與攪拌桶精確配合，保證攪拌桶位置合理，定位準確無誤。
       1-12 配電柜
       設備運行中的真空裝置，變頻調速，溫顯（控），射燈，升降，運轉急停等功能顯示及操作均在配電柜上進行。
       備注：分散具有定時功能（備選，建議用戶采用，常規設計不含此項）。采用
       1-13 安全操作
       A、依靠變頻器和限位行程開關，通過特殊設計的控制路線，保證上桶體升到規定位置后自動停止。
       B、在上桶體上升過程中，設備攪拌分散部分不能啟動運行；同樣地，機器運轉混合料時，不能使上桶體上升，不能打開攪拌桶。
       C、利用接近開關等電路設計，保證真空狀態下，行星工作部件不能升起。
       D、特殊的真空緩沖罐設計，可有效防止真空泵油回流到攪拌桶的現象。
       1-14 測溫方式
       0-300℃，測溫探頭位于靠近桶底之桶壁上，直接與物料接觸。
       1-15 主機總功率
       工作電壓/頻率：380V/50Hz/3Phase；控制電壓：220V
       1-16 外形尺寸
       長×寬×高約  1540*790*1850（帶分散高度2200 ）
       重量：約420KG

---

適用范圍
       1、能源：各種電池漿料、膏料（鋰電池、鎳鉻電池、鎳氫電池、燃料電池、動力電池等）；
       2、電子電器：焊錫膏、陶瓷漿料、磁性材料、硅膠油墨、電子膠粘劑、pvc塑膠、電子電器件灌封膠、熱熔膠、各種貴金屬粉體、漿體；
       3、化學品：各種密封膠、膠粘劑（硅酮密封膠、聚硫密封膠、聚氨酯密封膠、中空玻璃密封膠、防水密封膠、結構密封膠、厭氧膠、石材膠、模具膠等）、合成樹脂橡膠、油墨、膩子、研磨劑（膏）、蠟制品、合成橡膠、合成樹脂、各種粉體物料、陶瓷顏料；
       4、醫藥品：各種軟藥膏、高分子凝膠（醫用貼、小兒退熱貼、感冒快貼、冰貼、眼貼）、牙齒品；
       5、化妝品、日化品：潤膚霜、口紅、唇膏、乳液、凝膠、面膜、睫毛膏、粉底、指甲油、牙膏、香皂。
       6、食品：各種糊狀、膏狀類的混合、調味料、果醬、巧克力漿。

---

性能特點
       行星攪拌機的特點為：主機采用行星齒輪減速機設計，低噪音，機械效率高，可節省動力使用及減少設備占用空間。該機器適用于化工、輕工、食品、電池、制藥、建材、農藥等行業所需的多組份固-固相、固-液相、液-液相物料的混合、反應、分散、溶解、調質等工藝，如油墨、顏料、粘膠劑、密封膠、封裝膠軟膏、糊狀物料、潤滑脂、油漆、膏狀化妝品、添加物等多種高粘稠物的制備。使用粘度范圍10,000～1,000,000CP左右。攪拌器的形式根據物料要求可為多層漿葉式、框式、蝴蝶式、外輪式等。和普通攪拌機相比，它有如下優缺點：
       優點
       高效率，其攪拌原理決定了其比普通攪拌機強的攪拌效率。
       使用范圍廣，研究表明行星攪拌機可以適用于粘度在100萬pcs和固含量90%以下的大多數物料。配合多種攪拌器和其它輔助裝置完全可以替代市場上相對大多數普通攪拌機。
       缺點
       結構復雜，行星攪拌機通常通過行星齒輪傳動來達到行星運動，傳動箱結構復雜，不易維護。通常還伴隨噪音問題。
       價格高昂，無論是傳動箱還是槳葉料桶，都需要進行精密加工，其價格遠遠高于普通攪拌機。

---

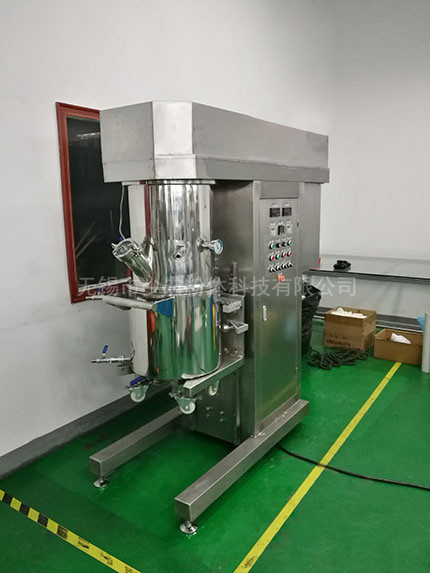

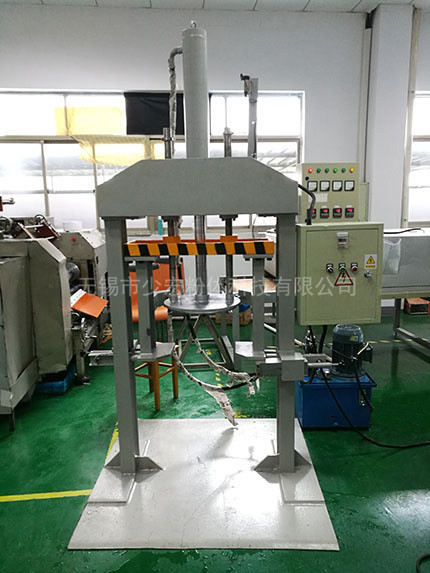

安裝現場
